iQ-Chart Box是一款紧凑型光源，内置iQ-LED V2，可为A460和A280尺寸的反射式Test Chart提供照明。每个光源都经过对齐和固定，以确保Test Chart始终获得均匀照明。

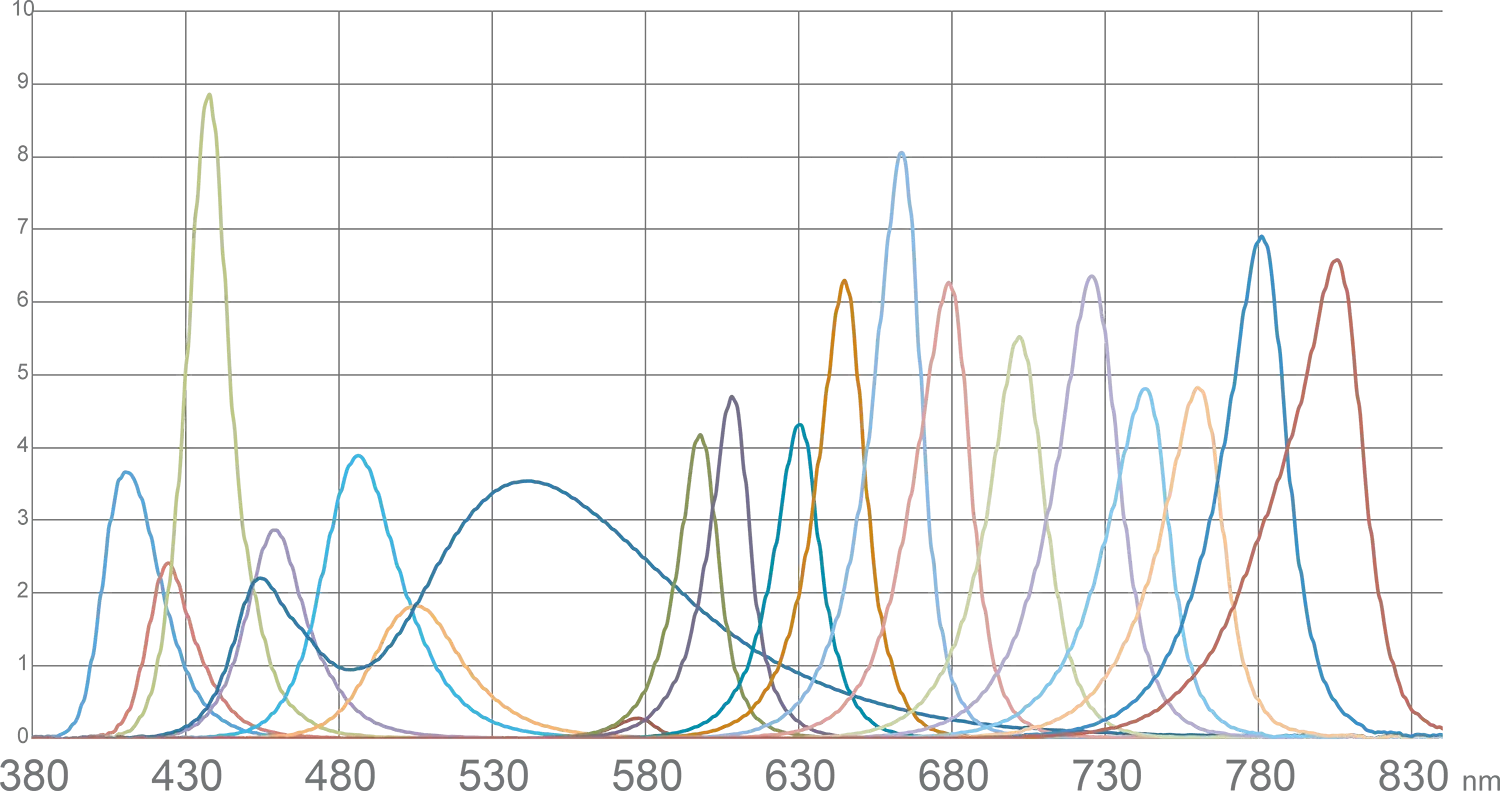

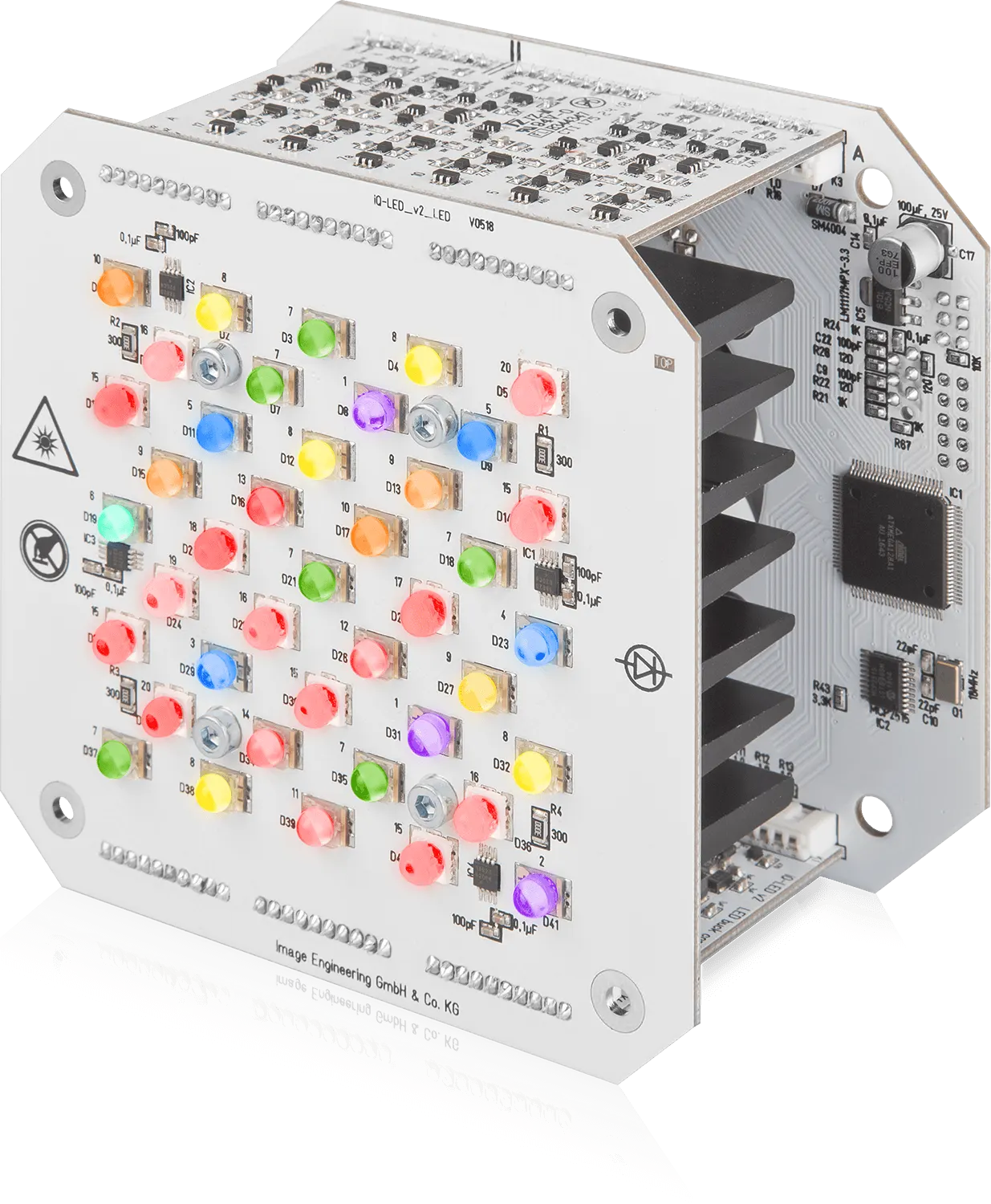

iQ-LED技术是一种光源，能够生成定制光谱，以在测试实验室环境中复制各种光源。iQ-Chart Box内置了八个iQ-LED V2元件，每个元件使用20个LED通道，几乎可以重现任何光光谱用于您的Camera Testing。
iQ-Chart Box专为小型测试实验室设计。现在，您无需再使用完整的Chart Mount和两个或更多独立光源来照亮Test Chart，即可将所有照明功能集成在一个箱体中。
iQ-Chart Box使用一个光谱范围为350–860 nm的微型分光计，以确保iQ-LED光源具有更好的光谱分辨率和更高的灵敏度。
iQ-Chart Box随附iQ-LED控制软件。另有iQ-LED API（单独出售）可用于集成到您的定制设计中。
iQ-Chart Box采用iQ-LED技术生成定制光谱，以实现更精确、更灵活的Camera Testing。
iQ-Chart Box专为没有足够空间放置大型独立光源的小型测试实验室设计。
iQ-Chart Box是照明A460和A280尺寸Test Chart的理想选择。
iQ-Chart Box的照明均匀性>95%（Chart尺寸A280）。

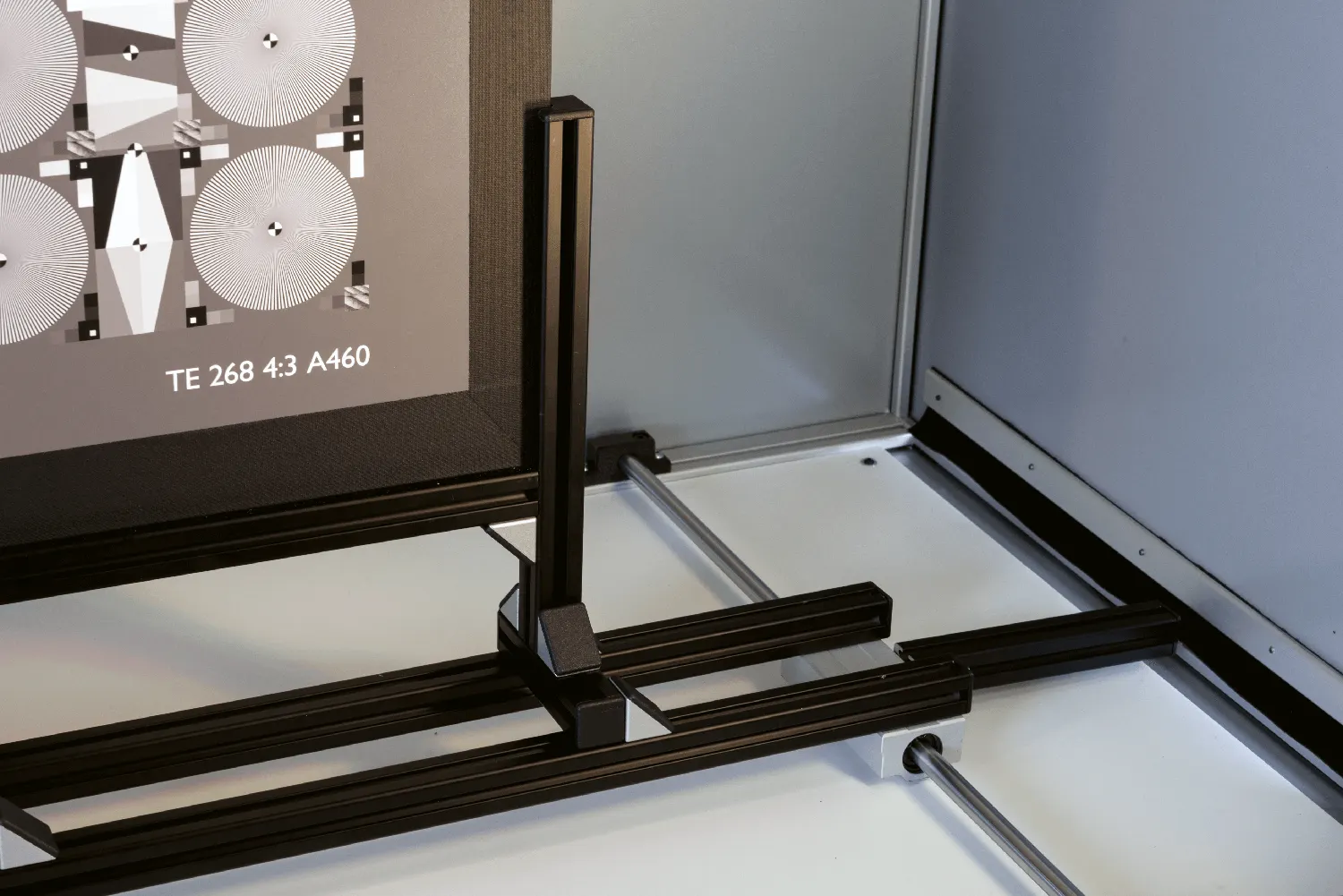

Test Chart安装在简单的导轨系统上，可前后移动以进行测试定位。
iQ-Chart Box可使用iQ-LED控制软件进行控制，我们还提供iQ-LED API。
作为定制设置，您也可以选择不带光谱仪*的iQ-Chart Box，而是预配置好光源的设备。这些光源必须单独请求（最多40个），并在交付前编程到您的设备中。
此选项显著降低了产品的总成本，对于寻求升级图像质量测试的新建或小型测试实验室而言是绝佳选择。
请联系我们的销售部门，开始定制产品。
标准的图像质量测试设置通常需要较大的地面空间，以确保Chart安装、独立光源（例如iQ-Flatlights）和Camera定位设备都能以适当的对齐和间距进行设置。然而，许多实验室没有足够的空间来放置如此多的设备，因此需要更紧凑或一体化的Camera Test设备。iQ-Chart Box应运而生，它是一个由iQ-LED供电的光箱。该设备可放置在桌面，内置iQ-LED模块用于照明，并配有Chart Mounting系统，便于Chart定位。对于需要完整Camera Test设置但空间有限的实验室来说，它是一个出色的替代方案。
| Specification | Value |
|---|---|
| 光源 | 8个iQ-LED V2：41个SMD high power LEDs / 20个Color通道 / 每通道4000 steps控制，32 kHz PWM（可切换至1000 steps，128 kHz） |
| 光谱范围 | 380 – 820 nm |
| 均匀性 | > 95% (A280图像尺寸在Chart平面中心) 对于 FOV > 90% (A460图像尺寸) - 标准D50光源的测量结果 |
| 预定义标准光源 | D50, D55, D65, D75, A, B, C, E - 按选定温度（1900 - 18000 K）呈现普朗克光谱曲线 |
| 照明稳定性 | 稳定后 +/- 1%（在切换D光源后的最初5秒内为2%） |
| 最大/最小照明值 | 标准D光源最大2000 lx | 最小降至25 lx，具体取决于光源和所需曲线拟合/CRI（使用ND filters可降至1.5 lx - 在A460 Chart中心测量） |
| 尺寸（宽 x 高 x 深） | 1270 x 870 x 767 mm |
| 重量 | 40 kg |
