iQ-Flatlight

    一种用于测试 Chart Illumination 的光谱可编程 iQ-LED 光源

    iQ-Flatlight

    iQ-Flatlight

    产品概述

    图像质量测试最重要的方面之一是确保您的反射 Test Chart 或测试场景得到适当的 Illumination。许多实验室只有标准光源，无法创建多种 Illumination 条件。iQ-Flatlight 通过 iQ-LED 技术解决了这个问题。

    iQ-LED V2 technology 是一种光源，能够生成自定义光谱，以在测试实验室环境中复制各种光源。与我们其他的 iQ-LED 产品一样，iQ-Flatlight 使用 20 个 LED 通道模拟几乎任何光谱进行 Camera 测试。每个光源包含十个 iQ-LED V2 元件，在 Chart 平面上的最大强度可达每对 2000 lux，光谱范围为 380-820 nm。

    随着 iQ-LED V2 的推出，现在无需 PC 即可控制光源功能。您可以在设备上存储多达 44 种不同的 Illumination 和一个序列（通过设备上的微动开关控制）。

    iQ-Flatlight 使用光谱范围为 350–860 nm 的微型光谱仪，以实现更高的光谱 Resolution 和 Sensitivity。光谱仪还能够校准光源。

    它也是 VCX Testing 的完美补充。VCX White Paper 中概述的所有光源都可以通过 iQ-LED 重现，从而实现更高效的 VCX mobile phone 测试。

    iQ-Flatlight 始终以两台一组的形式出售，并包含 iQ-LED control software（其中包含预定义的标准 Illumination）和每个光源的高度可调 Rolling Cart。我们还提供 iQ-LED API 作为单独的选项。

    每个 iQ-Flatlight 都配备标准的 10 个 iQ-LED 模块。

    主要优势

    iQ-LED 光源

    iQ-Flatlight 利用 iQ-LED 技术生成自定义光谱，实现先进灵活的 Camera 测试。

    反射目标 Illumination

    iQ-Flatlight 是均匀 Illumination 反射测试目标/Chart 的理想选择。

    高 Uniformity

    iQ-Flatlight 在大型 Test Chart 上提供 >90% 的 Uniformity（示例设置）。

    VCX 测试设置

    iQ-Flatlight 是根据 VCX 标准测试 mobile phone 和 webcam 系统 的理想光源。

    定制选项

    我们可以提供具有附加波长（例如，将可见光谱扩展到 IR 范围）的 iQ-Flatlight 版本（根据要求）。

    Software 和 APIs

    iQ-Flatlight 可以使用 iQ-LED control software 进行控制，我们还提供 iQ-LED API。

    iQ-Flatlight - 基本型

    作为基本设置，您还可以选择在没有光谱仪*的情况下交付 iQ-Flatlights，而是使用预先配置了 Illumination 的设备。这些 Illumination 必须单独请求（最多 40 个）并在交付前编程到您的设备中。

    此选项显著降低了产品的总成本，是寻求升级图像质量测试的新建或小型测试实验室的绝佳选择。

    请联系我们的销售部门，开始使用基本产品。

    *如果需要，光谱仪可以在以后购买。

    定制选项

    我们很乐意与客户讨论他们的需求，也可以提供具有附加波长（例如，将可见光谱扩展到 IR 范围）的 iQ-Flatlight 版本。如果您对定制选项感兴趣，请联系我们。

    请联系我们的销售部门以获取详情和定制服务。

    应用场景

    典型应用领域

    VCX Mobile Phone Testing

    VCX-PhoneCam 标准概述了评估 mobile phone Camera 系统中图像质量的测试程序和指标。VCX-Forum 是一个非营利组织，提供客观的 Camera 测试测量和指标，以确定每个 mobile phone Camera 系统的最终得分。其目的是在消费者寻找新手机时提供客观评估。VCX 测试包括 Resolution、纹理损失、Color accuracy、Visual Noise、Dynamic Range 和 Distortion 等指标。每个指标都必须在定义的 Illumination 条件下进行测试，例如，明亮和弱光。通过使用 iQ-LED 技术，iQ-Flatlight 可以生成标准中概述的每种 Illumination 条件。此解决方案为在各种 Illumination 条件下测试 Camera 提供了一体化光源。

    技术规格

    规格数值

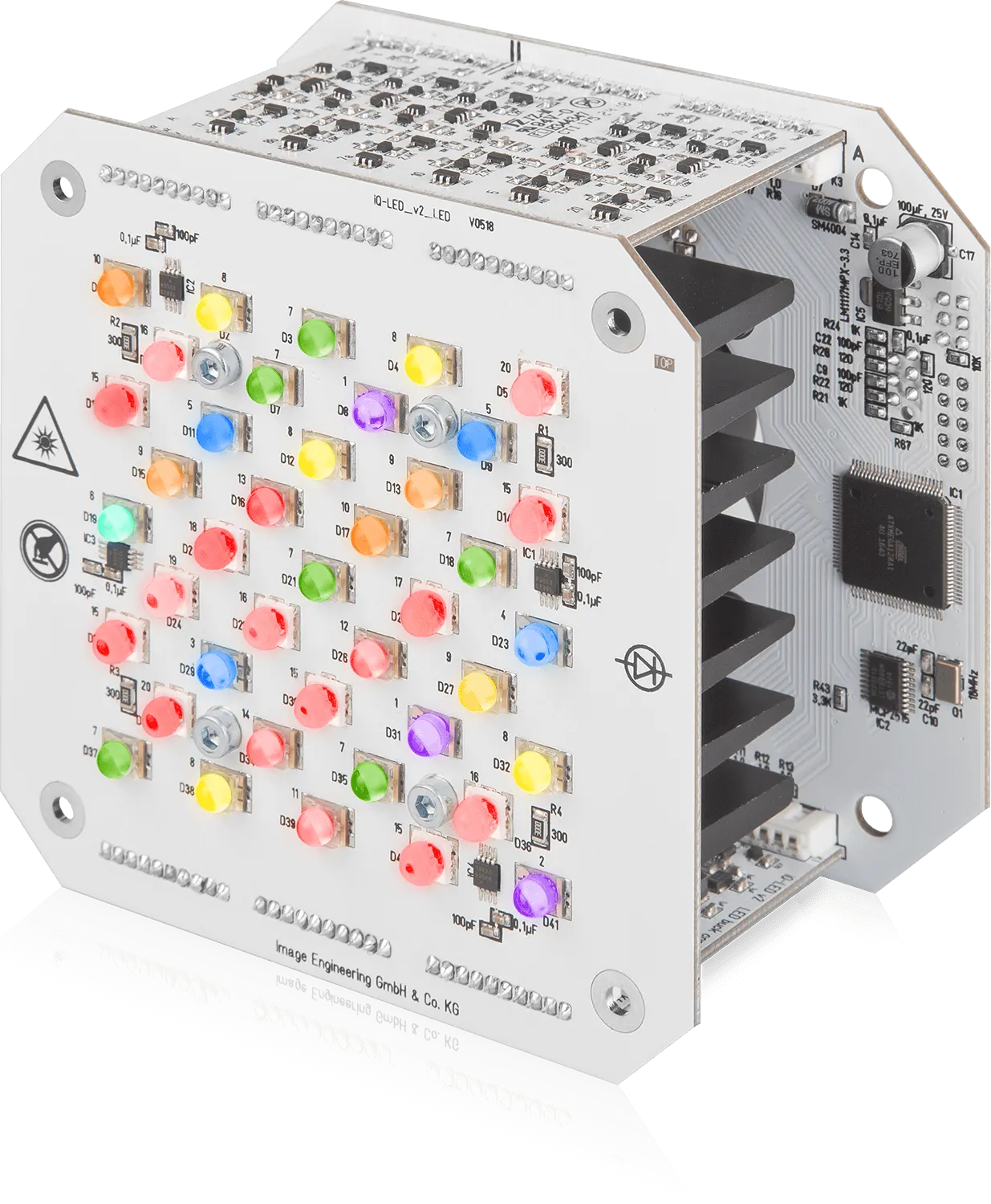

    光源10个 iQ-LED V2，每个包含41个 SMD high power LEDs，分为20个 Color 通道
    光谱范围380 – 820 nm
    Uniformity> 90% (两台 iQ-Flatlight 距离约1.5米时，具体取决于测试设置)
    预设标准 IlluminationD50, D55, D65, D75, A, B, C, E
    Illumination 稳定性稳定后 +/- 1%（在D Illumination 切换后的前5秒内为2%）
    最大/最小 Illumination 值单台 iQ-Flatlight（距离400 mm）25 lx 至 7800 lx | 两台 iQ-Flatlight（距离约1.5 m）10 lx 至 2000 lx，具体取决于测试设置（适用于标准 D Illumination）
    强度通过每通道4000 steps 和 32 kHz PWM 控制（可切换至 128 kHz 的 1000 steps）
    尺寸 (宽 x 高 x 深)870 x 1530 - 1830 x 710 mm (可调节300 mm高度)
    重量65 kg
