iQ-FoV Box XS

iQ-FoV Box Mini 专为测试内窥镜摄像系统图像质量性能而设计。该设备针对广角/大FOV的分辨率测量进行了优化。iQ-FoV Box 的独特之处在于能够单独对箱体四角处的 Test Charts（专为该设备设计）进行对齐。 Test Charts adopt magnetic fixation to facilitate positioning based on the field of view. This feature is crucial for the test camera to compensate for the common high levels of distortion experienced by wide-angle lenses. Lighting options Typically, endoscopic systems are equipped with integrated lighting sources, which illuminate the Test Charts during testing. 对于未配备集成光源的系统，可在测试箱内安装内部光源以照亮测试场景。请在初次咨询时向我们的销售团队说明您的摄像机测试要求。

iQ-FoV Box Mini 专为测试内窥镜摄像机系统的图像质量性能而设计。它针对广角/大视场角的 Resolution 测量进行了优化。iQ-FoV Box 的独特之处在于能够单独对箱体四角处的 Test Charts（专为该箱体设计）进行对齐。 Test Charts use magnets to facilitate easy positioning based on the field of view. This feature is crucial for the test camera to compensate for the common high levels of distortion experienced by wide-angle lenses. Lighting options Typically, endoscopic systems are equipped with integrated lighting sources, which illuminate the Test Charts during testing. 对于未配备集成光源的系统，可在测试箱内安装内部光源以照亮测试场景。请在初次咨询时向我们的销售团队说明您的摄像机测试要求。

iQ-FoV Box Mini 专为测试内窥镜摄像机系统的图像质量性能而设计。它针对大 FOV 的 Resolution 测量进行了优化。

iQ-FoV Box 的独特之处在于能够单独对箱体各角落的 Test Charts（专为该测试箱设计）进行对齐。 测试图表采用磁吸设计，可根据视场角轻松定位。此功能对于被测摄像头补偿广角镜头常见的高Distortion至关重要。

光源选项

通常，内窥镜系统配备集成光源，可在测试过程中照亮Test Charts。对于未配备集成光源的系统，可在测试箱内安装内部光源以照亮测试场景。请在初步咨询时向我们的销售团队说明您的摄像机测试要求。

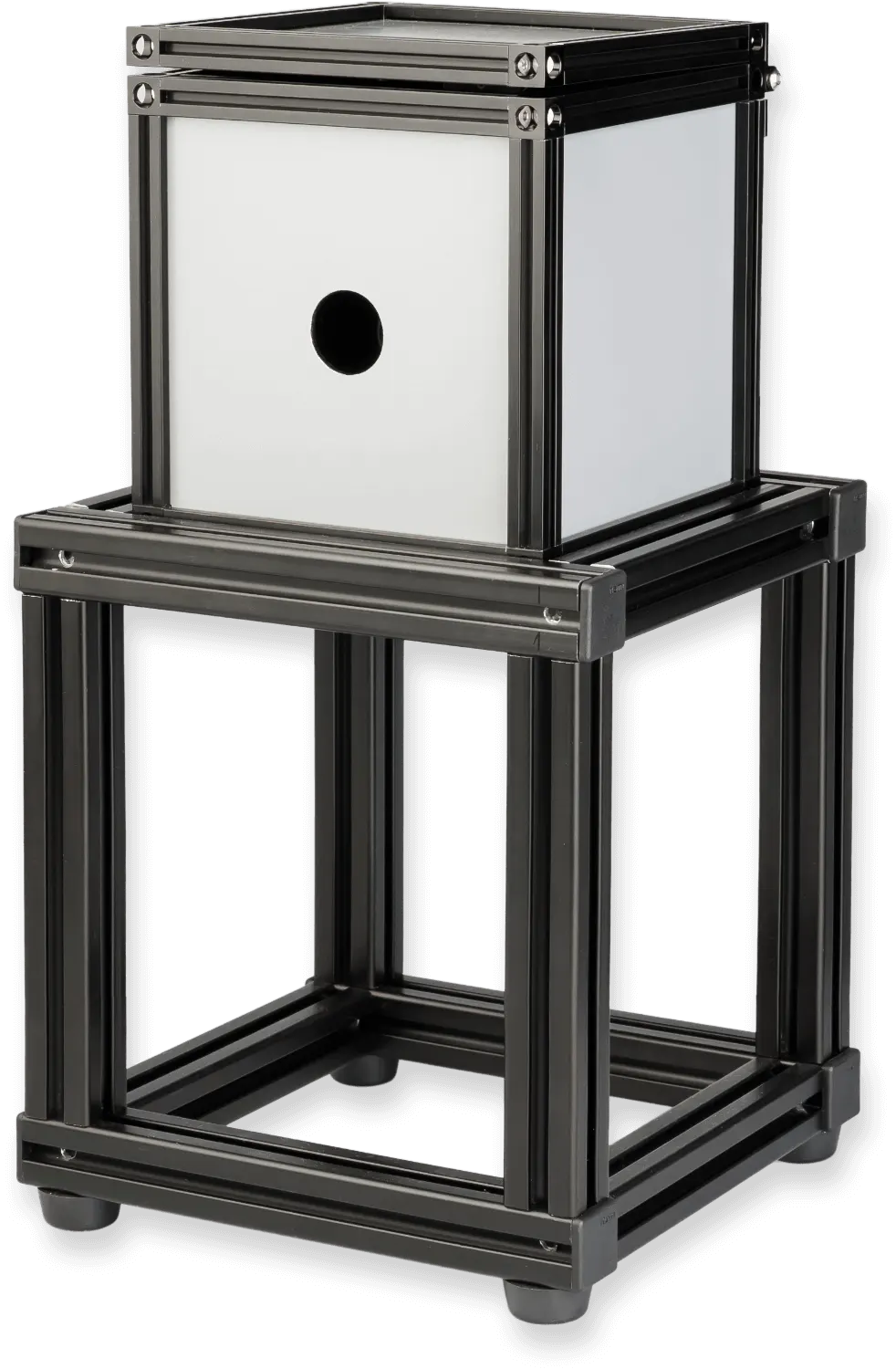

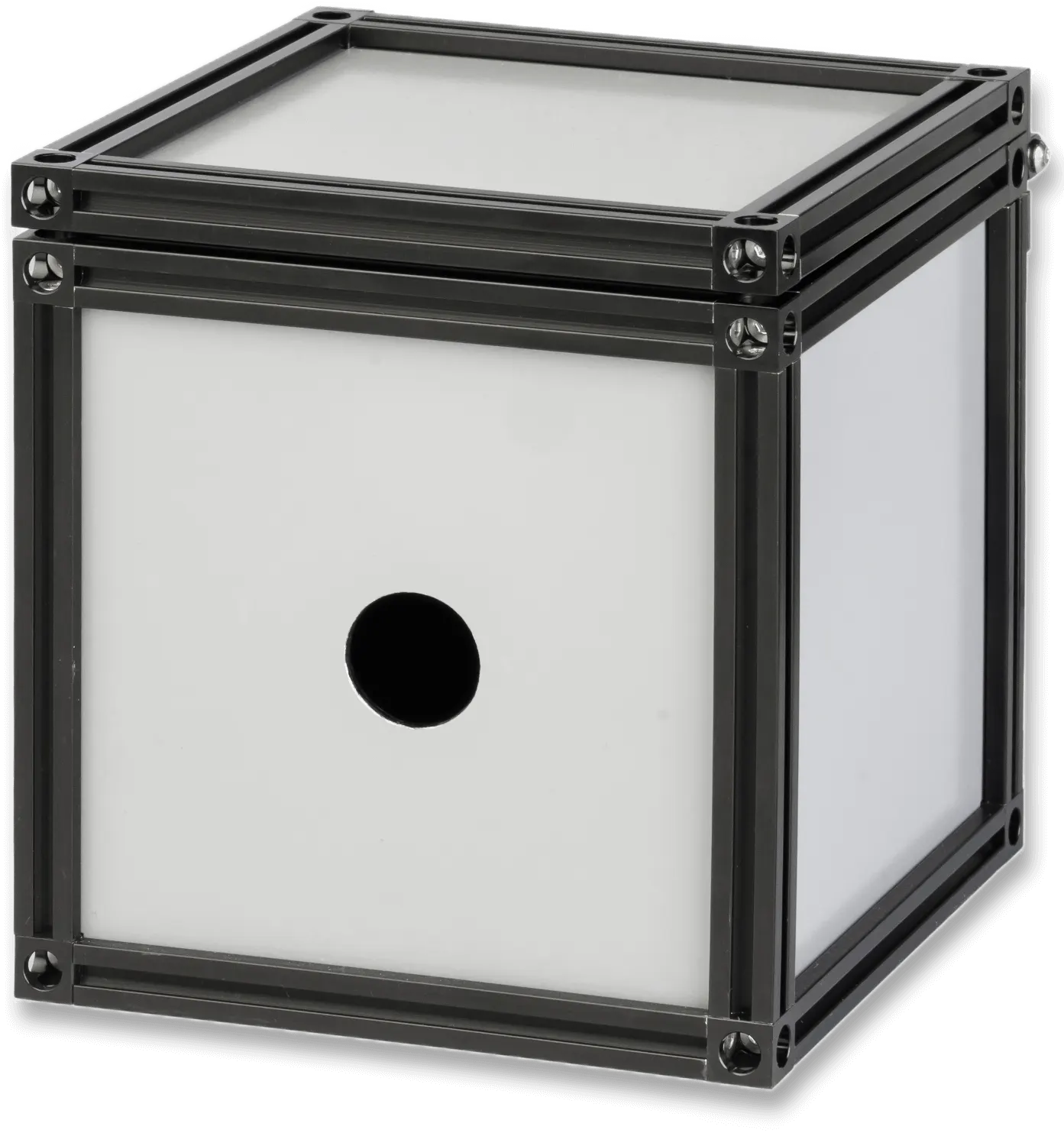

iQ-FoV Box XS 为内窥镜摄像头等广角摄像头系统的测试提供了解决方案。

该设备经过优化，可配合专门设计的倾斜边缘Test Chart进行Resolution测量。

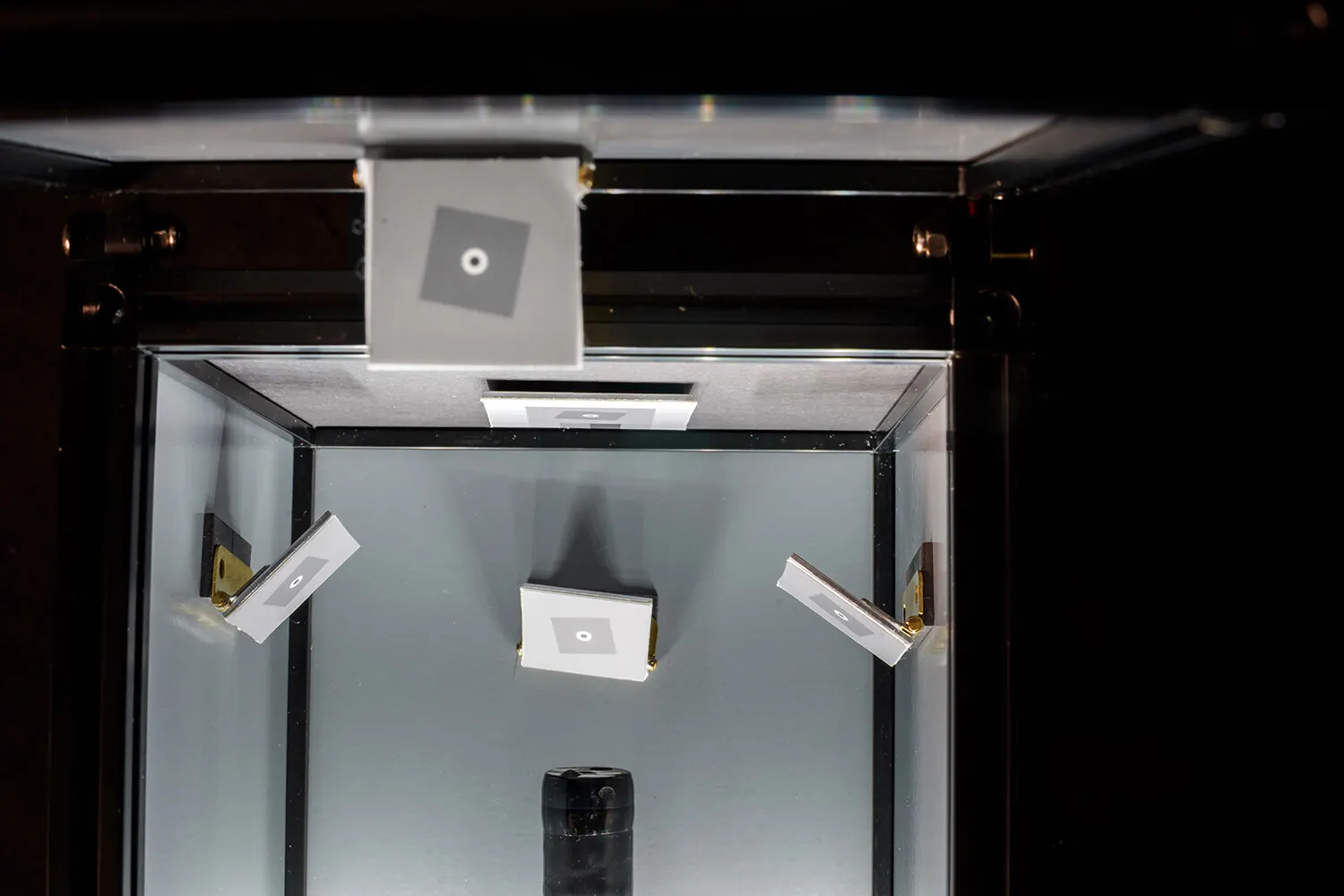

针对该设备优化的Test Charts（TE283）可在框内单独调整和移动。

对于未内置光源的内窥镜摄像系统，我们可以根据定制需求提供光源解决方案。

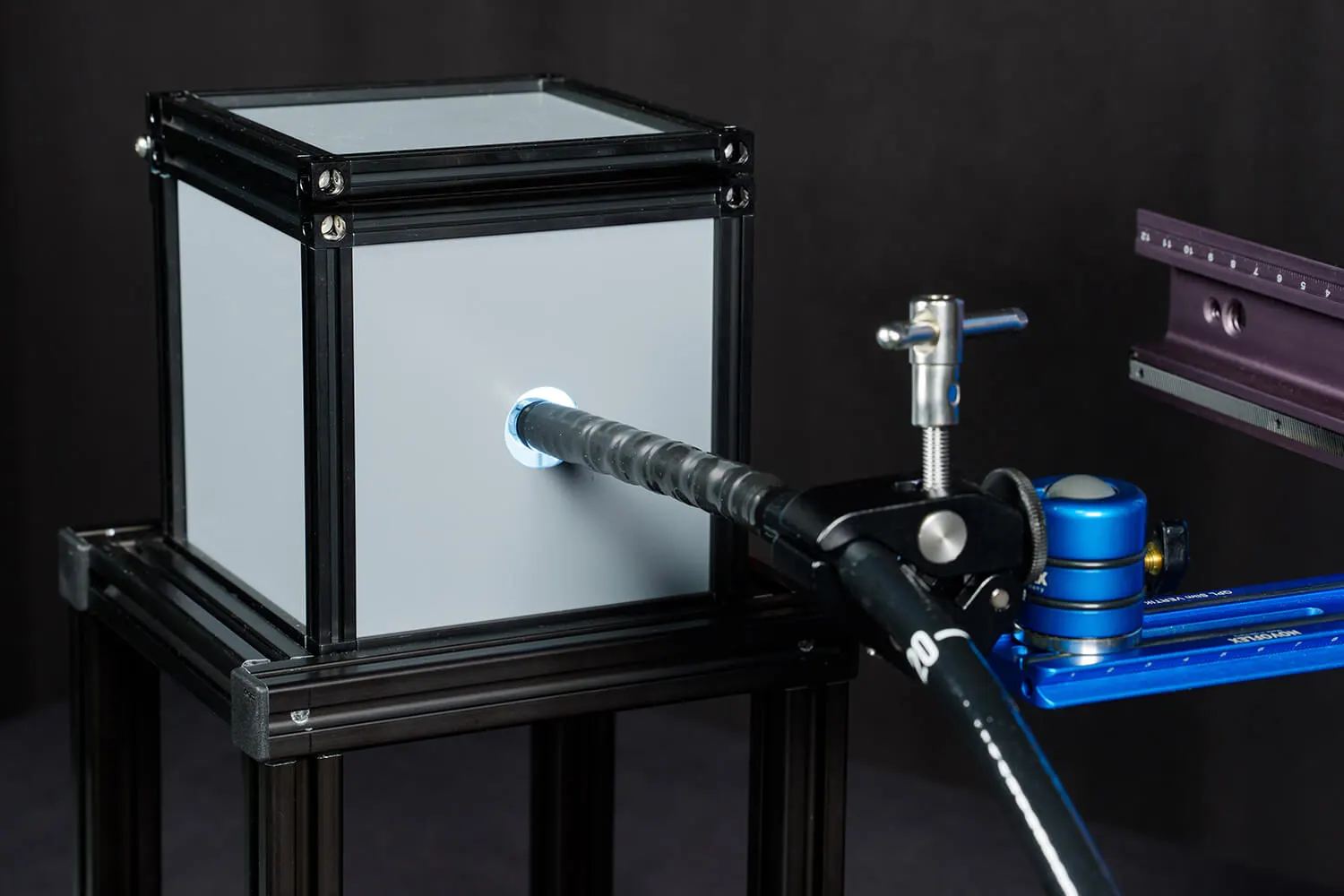

Universal Camera Mount（需单独购买）是用于将内窥镜相机与iQ-FoV Box XS对齐的理想安装装置。

TE283 Test Chart与iQ-Analyzer-X图像评估软件兼容。

Testing the image quality of wide-angle camera systems is challenging because traditional test equipment cannot account for the distortion introduced by large angles. For endoscopic cameras, Resolution is a critical test indicator. iQ-FoV Box XS is designed for endoscopic cameras and has been optimized to test Resolution performance in extremely wide FOVs. iQ-FoV Box 的独特之处在于，它能够利用磁铁将（专为该测试箱设计的）Test Charts 对齐到测试箱的各个角落。这一功能使被测相机能够补偿在如此大视角下通常会遇到的高水平 Distortion。

TE283 斜边测试图（50 x 50 毫米）专为 iQ-FoV Box XS 优化设计。该测试图非常适合广角相机，并在斜边周围集成了用于线性化的灰度阶梯。 TE283的测试结果可通过iQ-Analyzer-X评估软件进行分析。

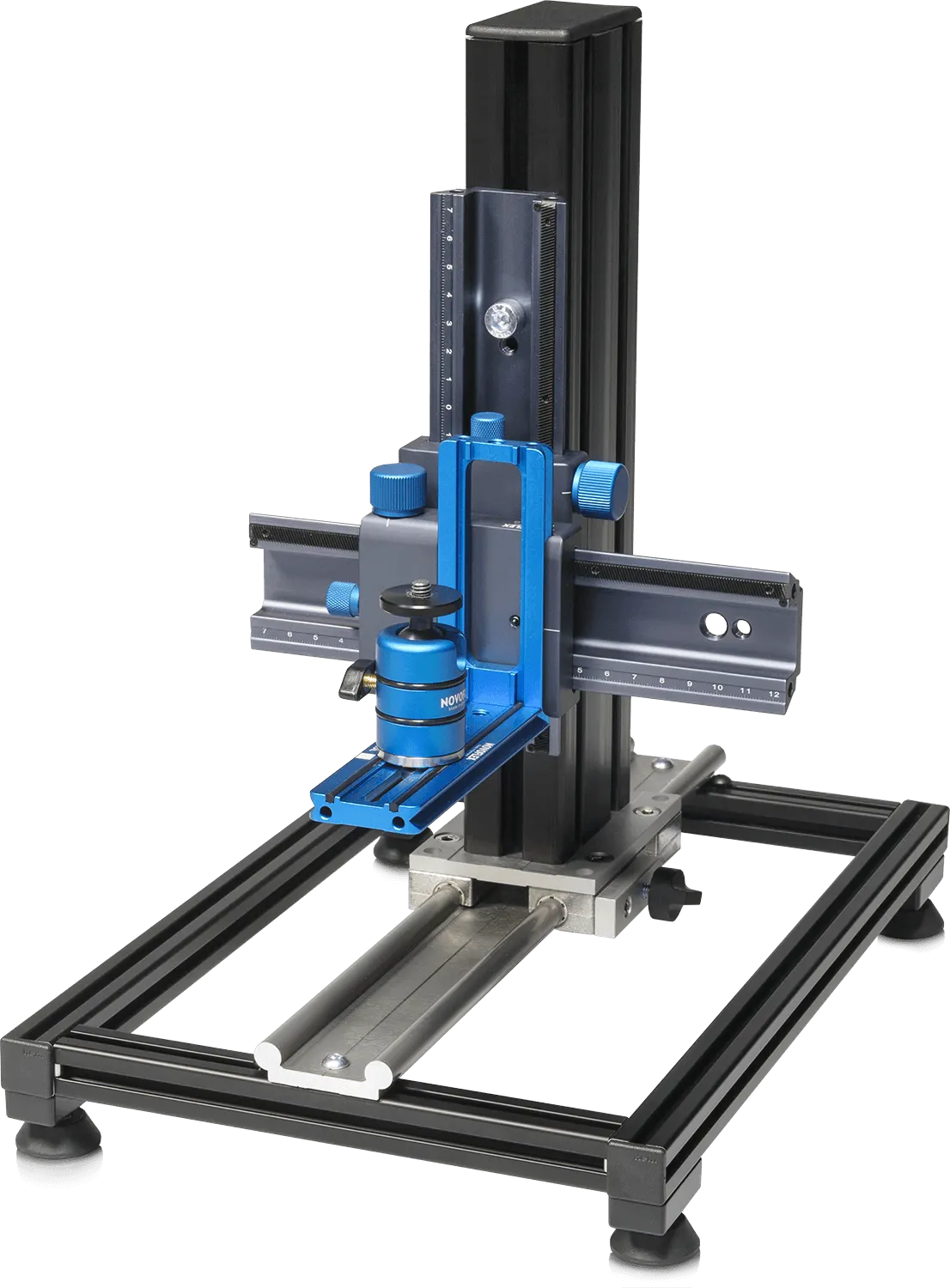

针对相机的安装和对准，我们提供专为内窥镜摄像头设计的Universal Camera Mount。请注意，Universal Camera Mount需单独购买。
