恒温恒湿

相机系统开发人员面临的一个较为严峻的问题，是确保其系统在多变的天气环境下能够可靠运行。这一问题在汽车和安防摄像头行业尤为突出，这些行业依赖各种相机系统来保障消费者和公众的安全。

汽车摄像系统必须能够在任何天气条件下正常工作。假设驾驶员在驾驶时依赖摄像系统，无论是进行简单的操作（如从停车位倒车），还是更复杂的操作（如在驾驶过程中进行安全调整）。

无论使用场景如何，这些系统都必须在各种条件下正常运行，从强光照射到浓雾等能见度较低的情况皆然。如果汽车制造商希望实现L5级自动驾驶（即人与车辆零交互），

安防和监控视频系统同样如此。如果系统无法在低光环境下准确检测和记录物体，场景中的对象可能会面临危险。

相关关键绩效指标（KPI）

在极端天气条件下测试摄像机性能，通常与传统的摄像机测试并无二致。摄像系统必须在Resolution、纹理损失、噪点、Distortion、Color accuracy等各项图像质量指标上达到规定的阈值。然而，某些依赖摄像机保障消费者安全的行业，则需要考虑特殊指标或进行更严格的测试。

对比度传递精度（CTA）

对比度传递精度（正式名称为“对比度检测概率”）是指摄像机系统在视野范围内正确识别物体对比度的能力。IEEE-P2020工作组将CTA制定为ADAS及其他汽车摄像机系统的关键绩效指标（KPI）。 汽车行业尤其必须确保其摄像头能够识别不同的对比度，从而进行正确且安全的调整。更为关键的是，在温度变化以及有时令人目眩的天气环境下，系统仍需保持同样的高水平性能。

图像稳定

图像稳定化是指相机光学系统在拍摄静止图像或录制Video时的稳定性。如果相机不稳，图像可能会出现模糊。通常，图像稳定化问题主要发生在手持相机上。 然而，随着生活更多领域对摄像系统依赖程度的加深，如今必须在其他系统中也考虑稳定性的问题，特别是在环境快速变化的情况下。例如，车载摄像机如何应对颠簸的路面，或者强风会如何影响户外安防摄像系统？测试这些系统的稳定性对于实现高水平的性能至关重要。

低光环境

低光环境通常是摄像系统面临的最严峻挑战。低光指的是摄像机仍能产生足够图像质量的最低光照阈值。 ISO 19093 规定了摄像系统为维持安全性和性能应达到的各种低光阈值。对于经常在低光场景下工作的车载或安防摄像头而言，这一 KPI 至关重要。例如，如果车载摄像头无法在光线变化或不同温度条件下正确检测物体，其安全性和性能将受到影响。

灯光闪烁

光线Flicker是指光源亮度或强度的周期性变化。 光线Flicker可能由多种来源引起，包括应急车辆或道路标志的闪光灯。它也可能在暴风雨或其他自然现象中发生。天气事件和温度的快速变化会导致光源发生变化，因此摄像机系统必须能够适应这些变化，特别是在涉及安全的情况下。

温控测试

过去，传统摄像机系统并未对其在温度/天气不断变化的环境中的性能进行全面测试。缺乏测试的部分原因是，许多摄像机并未在动态环境中使用，而是用于温控环境（例如工厂、建筑物等）。 另一部分原因在于，在测试实验室中对摄像系统进行测试较为复杂，而户外测试又难以保证可靠性。

然而，随着汽车摄像机以及用于休闲活动（如 GoPro）的其他系统的兴起，这些摄像机开始需要适当的测试设备、方法和国际指南，以定义和支持安全与性能规范。如今，许多标准委员会正在致力于为这些摄像机系统制定国际标准。

国际标准

许多与在温度/天气变化环境中进行测试相关的国际标准正在制定中。然而，为那些依赖摄像头保障消费者安全的行业制定标准已变得至关重要。

汽车标准

对于车载摄像头而言，最棘手的问题之一就是追求完美。要实现完全自动驾驶，我们必须确保摄像头系统无论在何种环境下都不会出错。制定正确的关键绩效指标（KPI）并利用先进的测试设备，有助于确保这些摄像头的安全运行。 目前致力于制定图像质量标准的最重要委员会是IEEE-P2020。

如前所述，IEEE-P2020是负责制定全新且关键的汽车关键绩效指标（KPI）的机构，例如对比度传输精度（CTA）和调制光缓解概率（MMP，也称为Flicker）。该组织还制定了测试方法和图像质量阈值，供制造商在测试其系统时使用。 在开发过程中，还必须测试这些关键性能指标在温度变化环境下的表现。iQ-Climate Chamber等先进测试设备可在实验室环境中实现这一测试。

安全与监控标准

在我们的日常生活中，安防摄像头已成为不可或缺的一部分。无论是监控摄像头还是无人机等设备，这些系统都必须具备最高水平的性能，以确保消费者的安全。 与汽车摄像头一样，制定正确的KPI、测试方法和设备对于安全摄像头的测试至关重要，以确保其具备足够的性能和安全性。目前最成熟的安全摄像头测试标准是IEC 62676-5。

IEC 62676-5 规定了安防摄像头必须达到的关键绩效指标（KPI）阈值，才能被视为适合消费者使用。这些 KPI 包括对比度分离、纹理损失、噪声、Color accuracy 等。该标准还规定了测试方法，通常需要使用 TE269C Test Chart 等先进设备。

除 IEC 62676-5 外，该标准的一项新修订目前正在制定中。 该修订案将命名为IEC 67676-5-1，并针对不同温度/天气环境下的安防摄像头制定新的KPI阈值。这些KPI的测试需要在受控环境中进行，这将需要先进的测试设备，例如iQ-Climate Chamber气候试验箱。

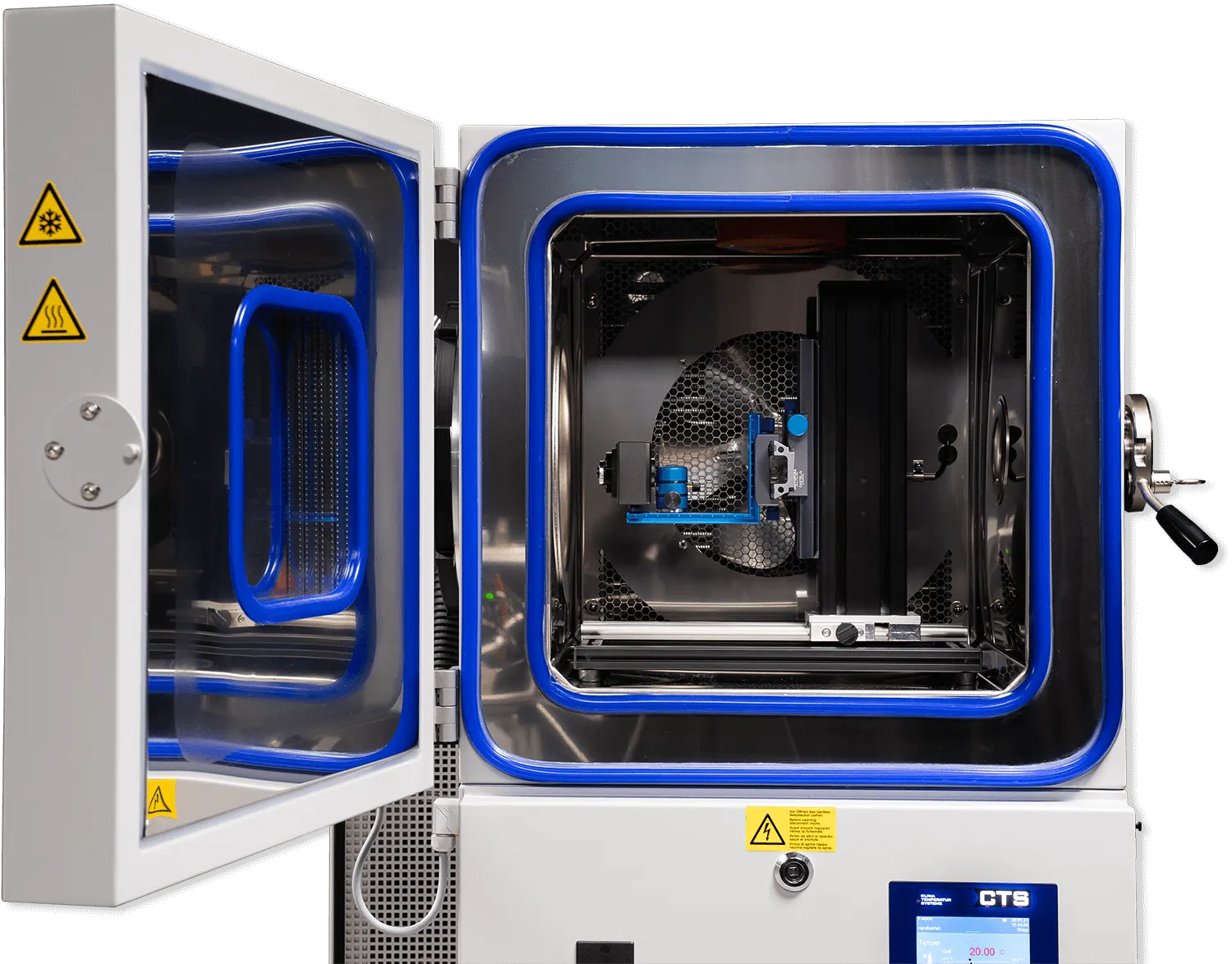

iQ-Climate Chamber

在过去的几年里，越来越明显地表明，许多摄像机系统需要针对其在温度变化环境中的性能进行测试。汽车传感器在零度以下的温度下性能如何？或者在 100°C 以上的温度下，其性能是否会受到影响？我们如何在受控的测试实验室中准确测试摄像机在这些温度波动下的表现？ 我们的工程师致力于解决这一挑战，并开发出了iQ-Climate Chamber解决方案。

测试解决方案

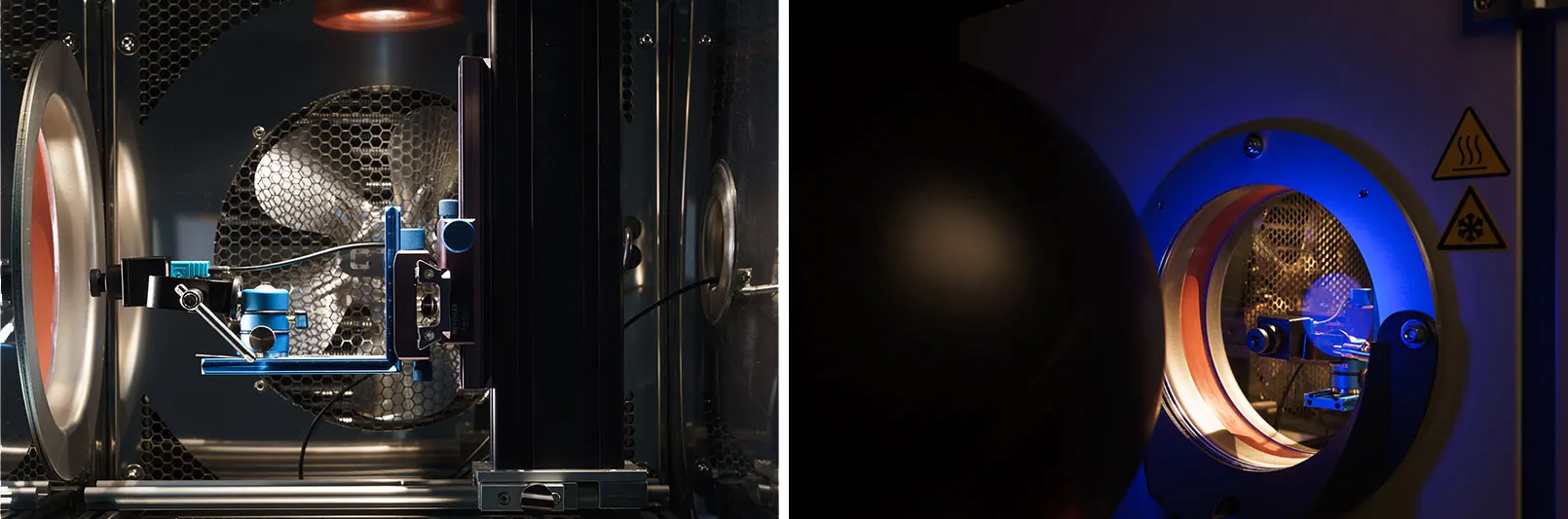

虽然 iQ-Climate Chamber 是分析摄像头对温度变化响应的核心解决方案，但为了最大限度地提高测试效率，仍需配合其他工具（如测试目标）使用。 在测试箱的设置过程中，被测设备（DUT）将被放置在 iQ-Climate Chamber 内，镜头朝向观察窗外，对准测试目标或光源。拍摄的测试目标和光源图像将有助于确定不同温度区间下的图像质量表现。

理想的Test Charts取决于被测设备（DUT）的要求，但在我们的iQ-Lab中使用iQ-Climate Chamber解决方案时，通常会选用TE42多功能Test Chart。 该测试图使我们能够通过一张测试图像检测多种图像质量因素，例如Resolution、纹理损失、Color accuracy、动态范围、噪点和Distortion。我们建议使用基于iQ-LED技术的iQ-Flatlights对测试图进行Illumination。 该技术可生成自定义光谱，用于分析被测设备（DUT）对光照变化及弱光环境的响应。其他 iQ-LED 设备（如 CAL1）可直接安装在观察窗正前方，用于相机的校准和特性分析。

结合 iQ-Climate Chamber，这些解决方案为在舒适的测试实验室环境中评估相机在温度波动条件下的性能提供了强大的工具。
