后视镜替代系统 摄像头测试 | 道路上的每辆车都依法配备了后视镜。联合国第46号法规规定了驾驶员必须能够看到的视野范围，并针对提供这些视野的设备——即I至VI类间接视野装置——设定了相关要求。几十年来，这些装置一直采用玻璃材质。 摄像头监控系统（CMS）改变了这一局面。安装在车身上的摄像头捕捉规定的视野范围，驾驶室内的显示屏将画面呈现给驾驶员，从而降低了风阻，提供了更宽广、更灵活的视野，并具备自动调光或拖车感知构图等数字功能。 但一旦CMS取代了强制安装的后视镜，它便继承了该后视镜的法律地位：它成为了一套与安全相关的系统，必须符合ISO 16505标准，才能根据联合国R46法规获得型式批准。型式批准只有通过或不通过两种结果。 在系统尚未真正准备就绪时就预订官方型式认证测试，是一种代价高昂的发现问题方式——例如对比度勉强达标、边缘Resolution下降，或低角度阳光照射下的眩光伪影——因为测试失败意味着需要重新设计、重新预约测试名额，并延误产品上市时间。 这正是 iQ-Lab 旨在消除的风险。
道路上的每辆车都依法配备了后视镜。联合国第46号法规规定了驾驶员必须能够看到的视野范围，并为提供这些视野的设备——即I至VI类间接视野装置——设定了要求。几十年来，这意味着必须使用玻璃。

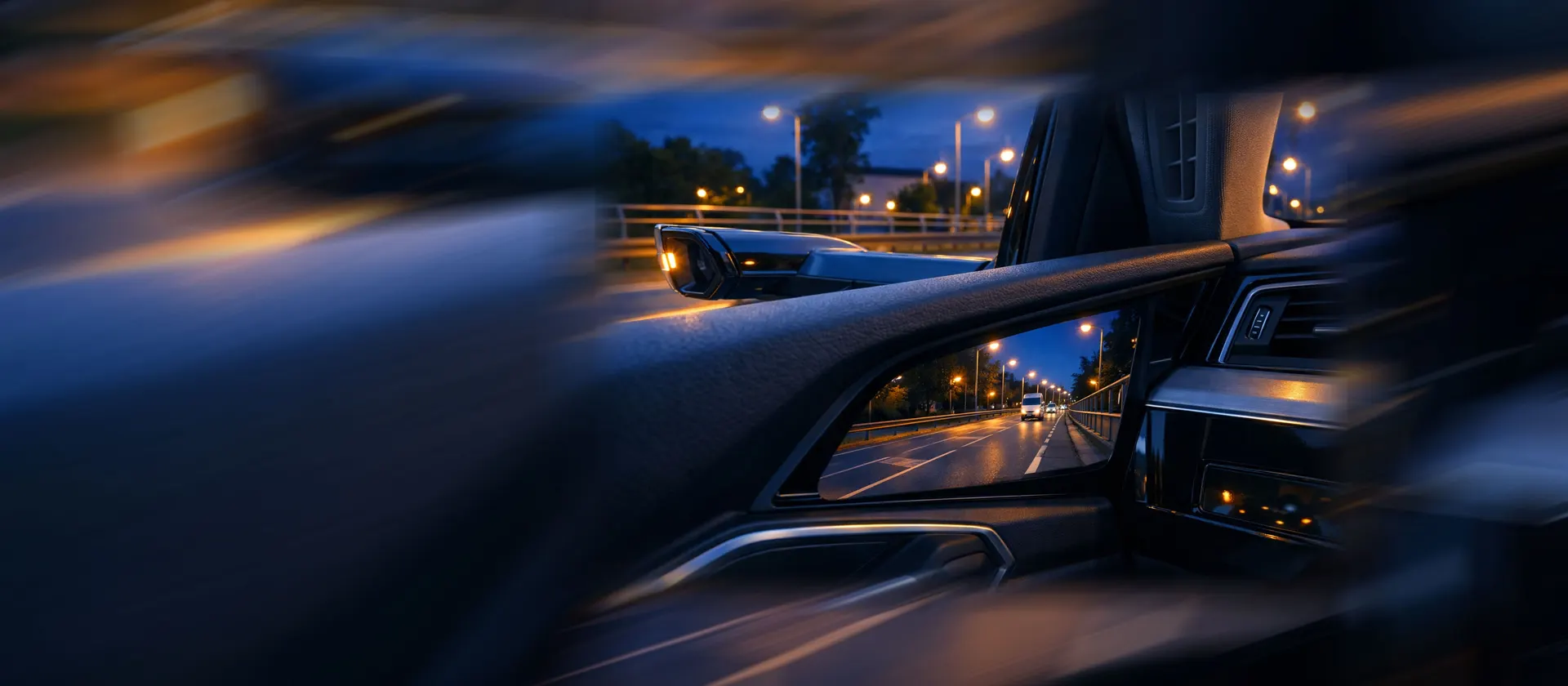

摄像头监控系统（CMS）改变了这一局面。安装在车身上的摄像头捕捉规定的视野范围，驾驶室内的显示屏将画面呈现给驾驶员，从而实现更低的空气阻力、更宽广且更灵活的视野，以及自动调光或拖车感知构图等数字功能。 但一旦 CMS 取代了强制安装的后视镜，它便继承了该后视镜的法律地位：它成为了一套与安全相关的系统，必须符合 ISO 16505 标准，才能根据联合国 R46 法规获得型式批准。
型式批准只有通过或失败两种结果。在系统尚未真正准备就绪时就预约官方认证测试，是一种代价高昂的发现问题方式——例如对比度勉强达标、边缘Resolution下降，或是低角度阳光照射下的眩光伪影——因为测试失败意味着需要重新设计、重新预约测试名额，并延误产品上市时间。 这正是 iQ-Lab 旨在消除的风险。
万无一失：iQ-Lab 预审
iQ-Lab 会根据认证测试所依据的相同图像质量和性能测量标准对您的 CMS 进行测试，包括视场、放大倍率、Resolution、Distortion、 OECF、Color、Luminance和对比度（涵盖全部五种照明条件）、眩光伪影以及Timin，并准确告知您的系统在ISO 16505标准下的具体表现。您能在仍有迭代空间的早期阶段就发现所有临界参数，并凭借数据支持顺利获得型式批准。
预审阶段的测量内容
iQ-Lab 能够完全按照驾驶员的实际体验对相机-显示器链进行评估，其检测参数与认证测试中检查的参数完全一致。
视场、放大倍率与Resolution
Sharpness with Geometric Distortion
色调与色彩还原
Luminance、对比度与眩光
这正是 CMS 测试最具挑战性的环节。ISO 16505 规定了五种照明条件：显示器直接暴露在阳光下、明亮的漫射日光、夜间，以及两种低日照条件（即向相机内引入高强度眩光源），并分别在每种条件下检测对比度、拖影、光晕和镜头眩光。 我们还会评估显示器的各向同性及时序特性（帧率、成像时间）。
与反光镜更换系统相关的国际标准
联合国第46号条例
ISO 16505
ISO 12233
摄影、电子静止图像成像、Resolution 与空间频率响应。ISO 16505 标准中关于基于 SFR 的相机-显示器链 Resolution 和 Sharpness 测量的参考方法。
更倾向于在内部进行测试吗？
如果您拥有自己的实验室，我们将提供标准中明确要求的测试图表和软件，这些正是iQ-Lab所使用的设备。
ISO 16505 测试图表套装
iQ-Analyzer-X
单张 ISO 16505 测试图
只需一个参数？该套装中的每张测试图表（TE197、TE287、TE288、TE289、TE290）均可单独购买，如有适用，提供反射型或透明型版本，并可根据要求提供定制尺寸和参考数据。
了解。修复。批准。
清楚自己的定位。
趁现在成本还低，赶紧修好。
充满信心地推进审批流程。
独立且可重复的测试结果与官方测试结果一致，因此您只需在真正准备就绪时才需申请型式认证。
注
iQ-Lab 提供预审和开发测试服务。官方型式认证（homologation）测试由您指定的技术服务机构或型式认证机构进行，我们将确保您在进行测试时不会遇到任何意外情况。
